SF32LB52-DevKit-LCD

SF32LB52-DevKit-LCD是一款基于SF32LB52x系列芯片模组的开发板,主要用于开发基于SPI/DSPI/QSPI或MCU/8080接口显示屏的各种应用。 开发板同时搭载模拟MIC输入,模拟音频输出,SDIO接口,USB-C接口,支持TF卡等,为开发者提供丰富的硬件接口资源,可以用于开发各种接口外设的驱动,帮助开发者简化硬件开发过程和缩短产品的上市时间。

特性列表

该开发板具有以下特性:

  1. 模组:板载基于SF32LB52x芯片的SF32LB52x-MOD-N16R8模组,模组配置如下:
    • 标配SF32LB525UC6芯片,内置合封配置为:
      • 8MB OPI-PSRAM,接口频率144MHz(正式发布可能会改变)
    • 128Mb QSPI-NOR Flash,接口频率72MHz,STR模式(正式发布可能会改变)
    • 48MHz晶体
    • 32.768KHz晶体
    • 板载天线,或IPEX天线座,通过0欧电阻选择,默认为板载天线
    • 射频匹配网络及其它阻容感器件
  2. 专用屏幕接口
    • SPI/DSPI/QSPI,支持DDR模式QSPI,通过22pin FPC和40pin排针引出
    • 8bit MCU/8080,通过22pin FPC和40pin排针引出
    • 支持I2C接口的触摸屏
  3. 音频
    • 支持模拟MIC输入
    • 模拟音频输出,板载Class-D音频PA
  4. USB
    • Type C接口,支持板载USB转串口芯片,实现程序下载和软件DEBUG,可供电
    • Type C接口,支持USB2.0 FS,可供电
  5. SD卡
    • 支持采用SPI接口的TF卡,板载Micro SD卡插槽

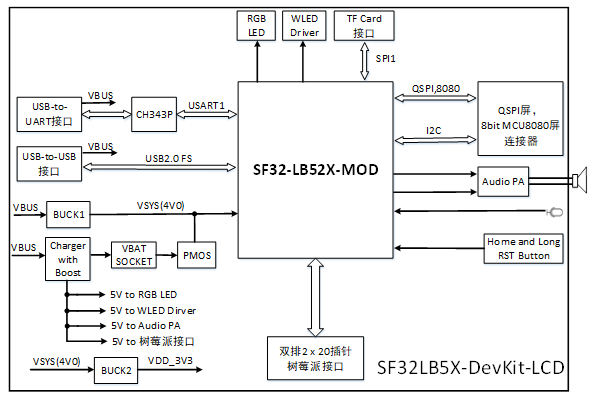

功能框图

组件介绍

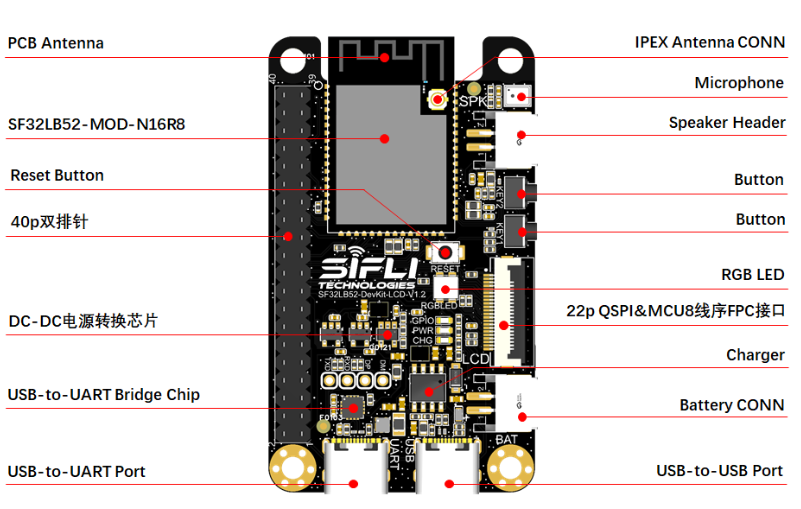

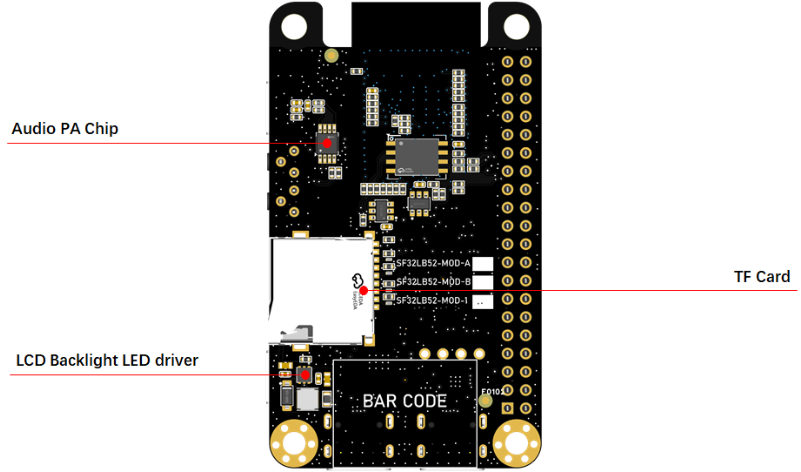

SF32LB52-DevKit-LCD开发板的主板是整个套件的核心,该主板集成了SF32LB52-MOD-N16R8模组,并提供QSPI和MUC8的LCD连接座
