PINMUX

HAL PINMUX提供抽象的软件接口操作硬件PINMUX模块，设置pin的功能和上下拉属性等。 芯片有两个PINMUX实例，HPSYS域的PINMUX1(hwp_pinmux1)和LPSYS域的PINMUX2(hwp_pinmux2)。 PINMUX1的pin列表见 pin_pad_hcpu, pin可用功能参考 pin_pad_func_hcpu ，类似的，PINMUX2的pin列表见 pin_pad_lcpu ， pin功能定义 见 pin_pad_func_lcpu 。

pinmux的功能从56x的芯片开始(不包括55x,58x)任意一个GPIO都可以作为当前系统任意一个I2C/UART/PWM的IO脚。

详细的API说明参考 PINMUX.

GPIO和pinmux模块的区别

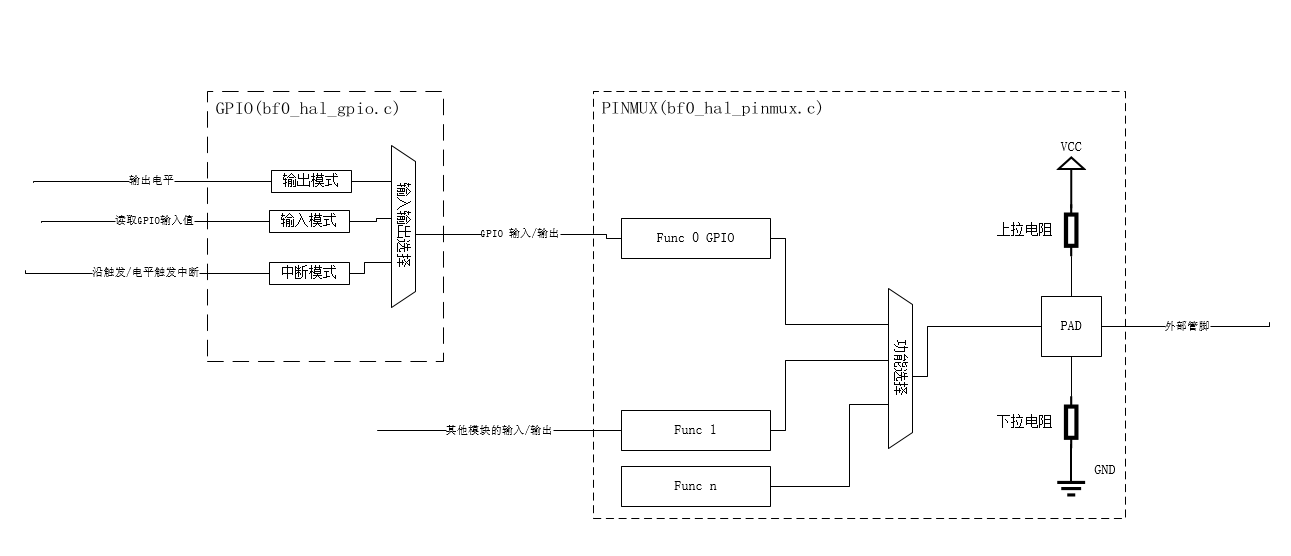

物理上，GPIO需要通过pinmux模块才能和外界连接，如图：

Figure 1: pinmux模块和GPIO模块的关系

使用HAL PINMUX

void pin_func_set_example(void)
{
    /* set HCPU PA10 and PA14 for I2C */
    HAL_PIN_Set(PAD_PA10, I2C1_SCL, PIN_PULLUP, 1);
    HAL_PIN_Set(PAD_PA14, I2C1_SDA, PIN_PULLUP, 1);}

    /* set LCPU PB12 and PB14 for UART4 */
    HAL_PIN_Set(PAD_PB12, USART4_TXD, PIN_PULLUP, 0);
    HAL_PIN_Set(PAD_PB14, USART4_RXD, PIN_PULLUP, 0);
}
